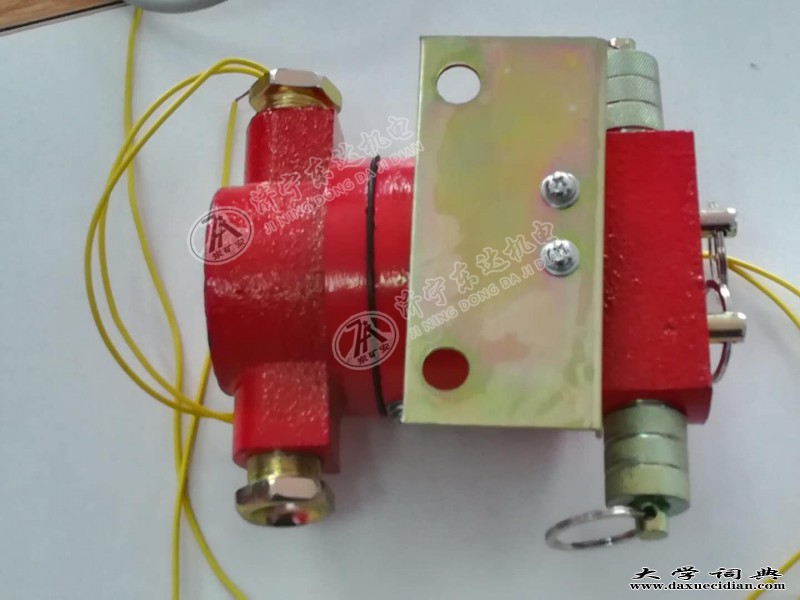

急停開關任一邊的急停拉環上向外施加60N±10N的作用力并產生位移時，急停開關內的行程開關動作，接點狀態翻轉，并自鎖；在相應的復位拉環上向外施加60N±10N的作用力時，急停開關內的行程開關再次動作，接點狀態復原。=====劉景林18053725291,0537-3155291===
KHJ12-0.5急停開關安裝在膠帶輸送機機身一側機架上，一般情況每30-50米安裝一臺，急停開關之間用拉繩或鉛絲串接。膠帶輸送機正常運轉時，急停開關搖臂置于垂直位置，當發生人身或設備事故時，拉動拉繩，使開關搖臂轉動且?guī)?dòng)轉軸轉動，凸輪機構迫使兩只微動開關同時動作，切斷膠帶輸送機控制回路或發出故障停機信號。急停開關動作同時機械閉鎖鍵自動閉鎖。當事故排除后，必需人工按動復位鍵，急停開關搖臂在彈簧機構作用下，恢復到正常工作狀態。
用途
適用于煤礦井下等有瓦斯、煤塵爆炸性氣體的環境中，可作膠帶輸送機沿線停機保護，也可用于店面、礦山、水泥廠、選煤廠、電廠、港口等膠帶輸送機或其它設備配套使用。
KHJ12/0.5礦用急停閉鎖開關安裝方式：
將急停開關安裝在皮帶機兩側的支架上,用拉繩依次把急停開關的急停拉環分別相連，打開急停開關接線盒,用電纜將J（急停信號）、O（電源地）接至帶式輸送機綜合保護控制裝置主機內對應的接線端子上。
急停開關任一邊的急停拉環上向外施加60N±10N的作用力并產生位移時，急停開關內的行程開關動作，接點狀態翻轉，并自鎖；在相應的復位拉環上向外施加60N±10N的作用力時，急停開關內的行程開關再次動作，接點狀態復原。
急停閉鎖開關
